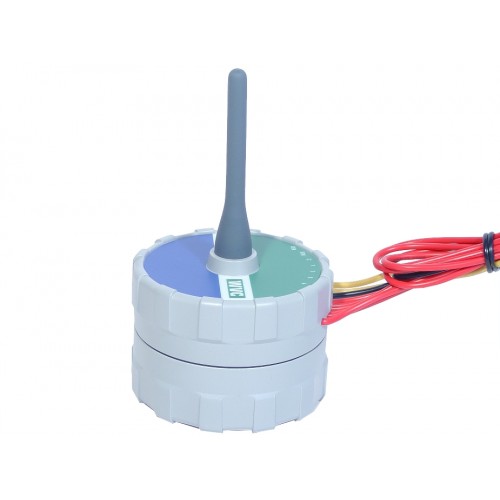

Модул-програматор Hunter WVC 9V програматорът е конструиран да автоматизира напояването на места, където липсва електрическо захранване. Неговият компактен размер и водоустойчив дизайн позволяват, както външен и вътрешен монтаж на стена, така и директно в шахтата за клапани.Лесното за потребителя програмиране и многобройните му функции го правят идеален за частни градини и общински тревни площи.

Тhe Hunter Wireless Valve Controller (WVC) е програматор-модул на батерия с радио връзка за настройване, който може да управлява един (WVC-100), два (WVC-200), или четири клапана (WVC-400). Безжичните напоителни системи на батерия на Hunter са идеални за обществени и общински площи, улични и магистрални зелени площи, паркове, площи в процес на строеж и други, където няма ел. захранване.
Всички настройки и ръчни действия на WVC се изпълняват чрез радио програматора WVP. WVP е радио програматор-предавател, който позволява да създавате програми и да ръководите ръчното напояване на WVC. Тъй като WVP получава и изпраща информация чрез радио сигнал, не е необходимо да отваряте шахтата за клапани за да настроите програматора-модул.
Тази инструкция дава информация за монтирането и настройването на програматора-модул WVC. Допълнителна информация може да се намери в инструкцията на WVP.

WVC използва стандартна 9-волтова алкална батерия която управлява клапаните по въведена програма. Живота на батерията зависи от броя на управляваните клапани, както и от разстоянието от програматора-модул до соленоидите. При нормални условия батерия издържа 1 година.
Забележка: WVC притежава памет която запазва зададените настройки и информация при махането или изтощаването на батерията.

Забележка: Максималната дължина на кабела между програматора-модул WVC и Hunter DC
latching соленоид е 30 метра. По-голямо разстояние ще изтощи напълно 9-волтовата батерия.

Забележка: Черната жица от всеки соленоид се свързва в обща маса към
черната жица от WVC.

РАДИО КОМУНИКАЦИЯ (ВРЪЗКА)
Всички настройки и ръчни операции на WVC могат да се направят чрез радиопрограматор-предавател WVP. Техническите характеристики зависят от монтажа и от околната среда. WVP може да праща/получава информация от/към WVC до 30 м., като WVC е монтиран под земната повърхност - в шахтите за клапани. Радио обхвата може да се увеличи ако WVC е монтиран над повърхността на земята.

ЗАДАВАНЕ НА ИНДЕТИФИКАЦИОНЕН НОМЕР(АДРЕС) НА WVC ЧРЕЗ WVP
(WVP трябва да подържа тази функция)
Всеки WVC програматор-модул трябва да има уникален индетификационен
номер за правилната работа с WVP. Задаването на уникален адрес за всеки WVC
позволява неговата индивидуална радио настройка и ръчна операция, без да се
влияе на околните модули . Уникалния адрес е 3 цифрен номер от 000 до 999.
След като адреса се зададе, трябва да го запомните за бъдещите действия.
(Вижте WVP инструкцията за конкретни настройки).

СВЪРЗВАНЕ НА СЕНЗОР
Hunter Mini-Clik® или друг вид сензор може да бъде свързан с WVC. Целта на сензора е да прекрати напояването при неблагоприятни атмосферни условия.
Свързване на сензор към WVC:
1. Срежете жълтата жица излизаща от WVC по средата.
2. Премахнете около ½" (13mm) от изолацията
от всяка жица. Свържете всяка жица към жиците
на сензора.
3. Свръзките ги правете с хидроизолиращи връзки.
